Цифровой измеритель емкости CM-9601A. Измерения: C (200pF–20mF). Функции: автообнуление, ручная коррекция нуля, защита от перегрузки.

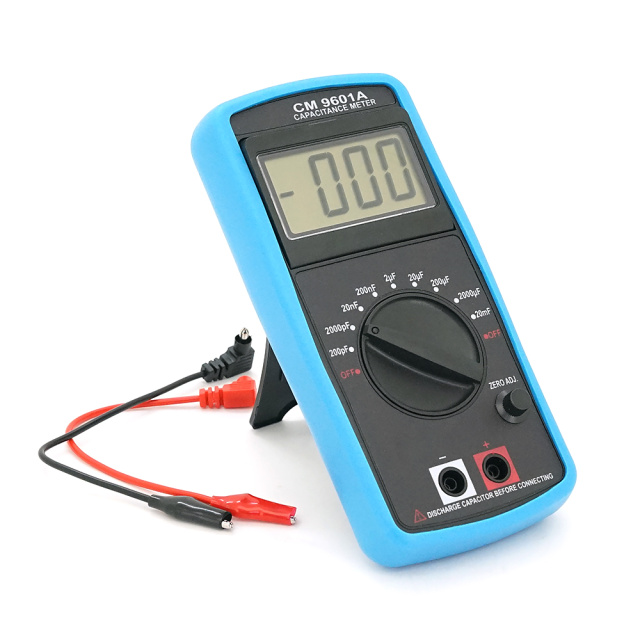

Цифровой измеритель емкости CM-9601A — это специализированный высокоточный прибор, предназначенный для измерения емкости конденсаторов в широком диапазоне значений. Он станет незаменимым инструментом для радиолюбителей, электронщиков, ремонтных мастерских и всех, кто работает с электронными схемами, где точное знание емкости критически важно.

Процесс измерения прост и интуитивно понятен. Прибор оснащен функцией ручной коррекции нуля для точных измерений малых емкостей и автоматическим обнулением для удобства. Защита от перегрузки обезопасит устройство в случае случайной ошибки.

Для чего можно использовать измеритель емкости CM-9601A:
- Проверка и подбор конденсаторов при сборке и ремонте электронных устройств.
- Диагностика неисправных или высохших конденсаторов в бытовой и компьютерной технике.
- Сортировка компонентов по номиналу при монтаже радиолюбительских конструкций.
- Проверка полярных и неполярных конденсаторов перед установкой в плату.

Характеристики измерителя емкости CM-9601A:
• Измеряемый параметр: электрическая емкость (C)
• Диапазоны измерений: 200 пФ, 2 нФ, 20 нФ, 200 нФ, 2 мкФ, 20 мкФ, 200 мкФ, 2000 мкФ, 20 мФ
• Разрешающая способность: от 0.1 пФ на минимальном диапазоне до 10 мкФ на максимальном
• Точность: от ±(0.5% + 7 цифр) на диапазонах до 200 нФ до ±(3% + 10 цифр) на диапазоне 20 мФ
• Метод измерения: двухтактное интегрирующее преобразование
• Коррекция нуля: ручная регулировка (около ±20 пФ)
• Защита от перегрузки: есть
• Индикация перегрузки: на дисплее отображается "1"
• Частота тестового сигнала: 800 Гц, 80 Гц, 8 Гц (в зависимости от диапазона)
• Дисплей: LCD, 3 ½ разряда (1999 отсчетов)
• Индикация разряда батареи: есть
• Питание: батарея 9 В (тип 6F22)
• Рабочая температура: от 0°C до 40°C

Перед использованием важно убедиться, что конденсатор полностью разряжен, а его полярность совпадает с полярностью входных клемм прибора. Не допускается подача напряжения на входные клеммы. Для точного измерения малых емкостей рекомендуется предварительно выполнить ручную коррекцию нуля.
